Редуктор РМ-1000-40-12
від 161 875 ₴
- В наявності
- Код: 722887659
- +380 (93) 491-67-77
- +380 (95) 485-50-77
Циліндричний редуктор РМ-1000-40 варіант складання 12
Двоступеневий редуктор РМ-1000-40-12 – це загальнопромисловий перетворювач механічного типу з циліндричною передачею.
За допомогою цього пристрою відбувається оптимізація роботи автоматизованих виробничих процесів шляхом отримання необхідних значень крутного моменту та швидкості обертання.
Редуктор, виконаний у 12 варіанті складання, має тихохідний і швидкохідний вали, виходи яких знаходяться з різних боків корпусу на паралельних прямих.
Варіант складання редуктора
Умови застосування
|
Опис |
Характеристика |
|
Тип навантаження |
Постійне або змінне, одного напрямку або реверсивне |
|
Режими роботи |
Тривалий або з періодичними зупинками |
|
Обертання валів |
У будь-який бік |
|
Максимально допустима частота обертання вхідного вала |
1500 об/хв |
|
Температура навколишнього середовища |
Від –40 до +50 °C |
|
Кліматичне виконання, категорія розміщення |
У і Т, категорії розміщення 1–4 відповідно до ГОСТ 15150–69 |
|
Робота в умовах підвищеної запиленості |
Допускається за неагресивного середовища |
Компанія «КрепСила» надає можливість придбати редуктори РМ, ціна яких нижча за ринкову, створені відповідно до варіантів складання, зазначених у вітчизняному стандарті ГОСТ 20373–94. Редуктори виготовляються на сучасному обладнанні із застосуванням передових технологій. Ми завжди відправляємо замовлення в обумовлені терміни, надаємо гарантію на всі товари та докладну консультацію щодо наших виробів.
У комплекті з пристроями ви отримуєте повний пакет сертифікаційних документів, що підтверджують якість виробу. Доставка можлива по всій території України.
Технічні характеристики редуктора РМ-1000-40
|
Передавальне число, u |
Фактичне передавальне число, u1 |
ККД, % |
Маса редуктора, кг |
awΣ |
awТ |
awБ |
Об’єм мастила, що заливається, л |
|
40 |
41.52 |
98 |
2122 |
1000 |
600 |
400 |
55 |
|
Частота обертання вхідного вала, об/хв |
Допустимий крутний момент на вихідному валу під час роботи редуктора в повторно-короткочасних режимах, Н·м, для передавального числа 40 |
Вхідний (швидкохідний) вал |
Вихідний (тихохідний) вал |
Вихідний (тихохідний) вал у вигляді зубчастої напівмуфти |
|
600 |
201000 |
13000 |
176000 |
199000 |
|
750 |
196000 |
12000 |
164000 |
184300 |
|
1000 |
188000 |
10500 |
150000 |
168200 |
|
1250 |
183500 |
10000 |
134000 |
157000 |
|
1500 |
180000 |
9100 |
128000 |
154000 |
Габаритні та приєднувальні розміри редуктора РМ-1000
|
aw |
aw2 |
L |
L1 |
L2 |
l |
l1 |
l2 |
l3 |
l4 |
l5 |
B |
B1 |
B2 |
B3 |
H |
H1 |
H2 |
h |
d |
Маса, кг |
|
1000 |
600 |
1896 |
550 |
695.5 |
1350 |
870 |
350 |
250 |
639 |
645 |
660 |
590 |
660 |
472 |
965 |
400 |
200 |
40 |
32 |
2122 |

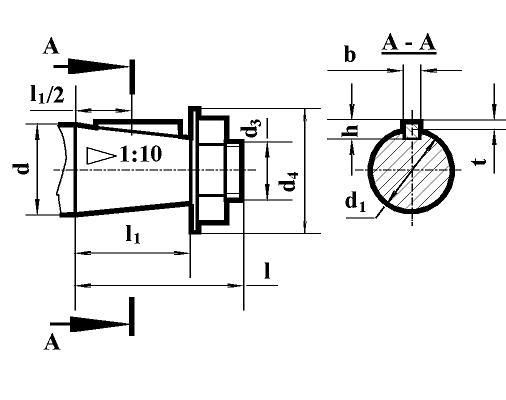

Розміри конічних кінців вхідних і вихідних валів редуктора РМ
|
Редуктор |
Вал |
d |
d1 |
d3 |
d4 |
l |
l1 |
b |
h |
t |
|
РМ-1000 |
вхідний |
90 |
83.50 |
M64×4 |
130 |
170 |
130 |
22 |
14 |
9 |
Розміри циліндричних кінців вхідних і вихідних валів редуктора РМ
|
Редуктор |
Вал |
d m6 |
d1 |
b |
l |
t |
|
РМ-1000 |
вихідний |
150 m6 |
170 |
36 |
200 |
162 |
Приєднувальні розміри тихохідного вала у вигляді зубчастої напівмуфти редуктора РМ-1000
|
Редуктор |
Вал |
m |
z |
b |
L |
L1, не менше |
k |
B |
d F7 |
d1 f9 |
|
РМ-1000 |
вихідний |
10 |
48 |
60 |
70 |
16 |
50 |
85 |
200 |
260 |
|
РМ-1000 |
вихідний |
8 |
54 |
50 |
70 |
22 |
40 |
78 |
190 |
280 |
Умовне позначення редуктора РМ-1000
| Основні | |
|---|---|
| Виробник | Крепсила |
| Країна виробник | Україна |
| Стан | Новий |
| Тип | Редуктор |
| Тип редуктора | Циліндричний |
| Матеріал корпусу | Чавун, Алюміній |
| Тип корпусу | Литий |
| Кількість робочих ступенів | 2 |
| Розташування валів редуктора | Горизонтальне |
| Додаткові характеристики | |
| Вага | 2122 кг |
| Користувальницькі характеристики | |
| Міжосьова відстань | 1000 мм |
| Тип робочого навантаження | Постійна, змінна, одного напрямку, реверсивна |
| Колір | синій, червоний, сірий |
| Передавальне число | 40 |
| Діаметр осі валу | за узгодженням |
| Матеріал виготовлення валів | сталь 45 і 40Х |
| Гарантія | 12 місяців |
| КПД, не менше | 98 |
| Термообробка зуб'їв | Да |
| Електродвигун | вітчизняний |
| Типи валів | конічний, циліндричний, у формі зубчастої муфти |
| Частота обертання вхідного валу | 1500 об./хв |
- Ціна: від 161 875 ₴
